齿条三维建模分享之UG建模实例图文教程

日期:2015/8/23 10:34:05
人气: 标签:UG建模 三维建模 新锦程 电脑培训学校 UG教程
导读:本次宁波新锦程电脑培训学校给大家分享的UG实例建模教程目标是:学会运用长方体,拉伸,倒圆,实例几何体,孔等命令建立齿条三维模型。最终的效果预览如下图:渲染效果建模第一步、运用长方体(100mm*10mm*3.75mm)命令,建立齿条座,如下图所示。建立基座第二步、运用拉伸(2.5mm)命令建立齿条模
本次宁波新锦程电脑培训学校给大家分享的UG实例建模教程目标是:学会运用长方体,拉伸,倒圆,实例几何体,孔等命令建立齿条三维模型。

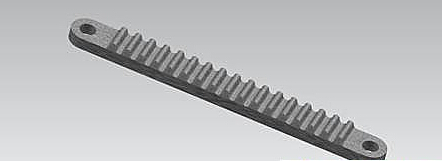

最终的效果预览如下图:

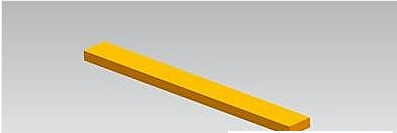

渲染效果建模第一步、运用长方体(100mm*10mm*3.75mm)命令,建立齿条座,如下图所示。

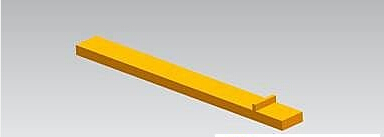

建立基座第二步、运用拉伸(2.5mm)命令建立齿条模型,拉伸草图及最终拉伸效果如下图。

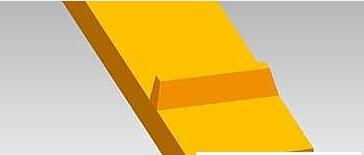

拉伸效果第三步、对齿条进行拔模处理,拔模角度为12°,效果如下图所示。

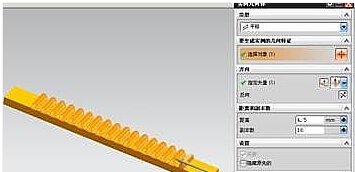

拔模效果第三步、运用实例几何体工具复制上几步建立的齿条模型,距离为4.5mm,副本数为16。

实例几何体对话框

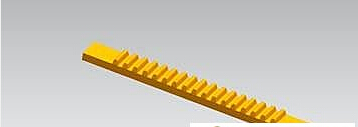

复制后效果第四步、对上步复制的齿条进行倒圆处理,倒圆半径为0.75mm,见下图。

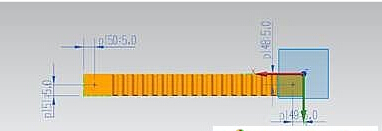

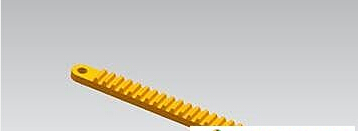

倒圆效果第五步、建立孔特征,孔的中心如下图所示,孔效果见下图。

孔特征第六步、对齿条的基座进行倒圆(半径为5mm),效果见下图
